미세저항 측정방법(4-wire(kevin) resistance measuremen)

보통 저항을 측정할 때 멀티메터를 이용하여 측정을 하게됩니다.

일반적인 경우 아무 문제없이 측정이 가능합니다.

하지만 아주 작은(미세)저항의 경우 정확한 값을 측정하기 힘듦니다.

출처 allaboutcircuits

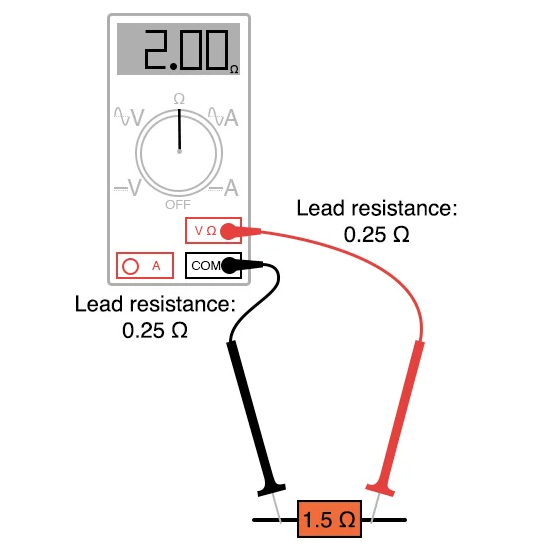

위 그림과 같은 예를 생각해 본다면, 1.5옴의 저항을 측정하였지만, 멀티메터의 리드쪽 저항성분으로 인해

멀티메터에는 2옴이 측정됩니다.



출처 allaboutcircuits

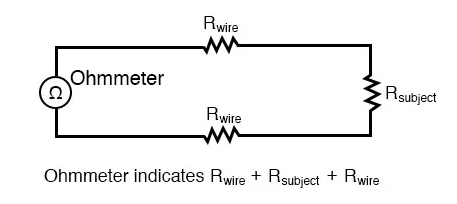

위 회로와 같이 저항이 측정되기 때문입니다.



따라서 좀 더 정확한 저항측정을 위해 4-wire(kevin) resistance measurement 방법을 이용할 수 있습니다.



출처 allaboutcircuits

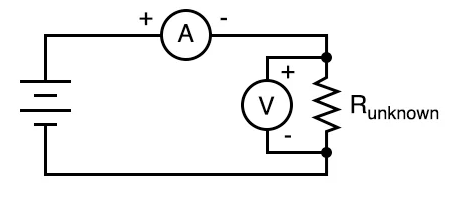

위 그림과 같이 회로의 전압, 전류값을 측정하여 우리가 알기 원하는 저항값을 계산해 내는 방법입니다.



출처 allaboutcircuits

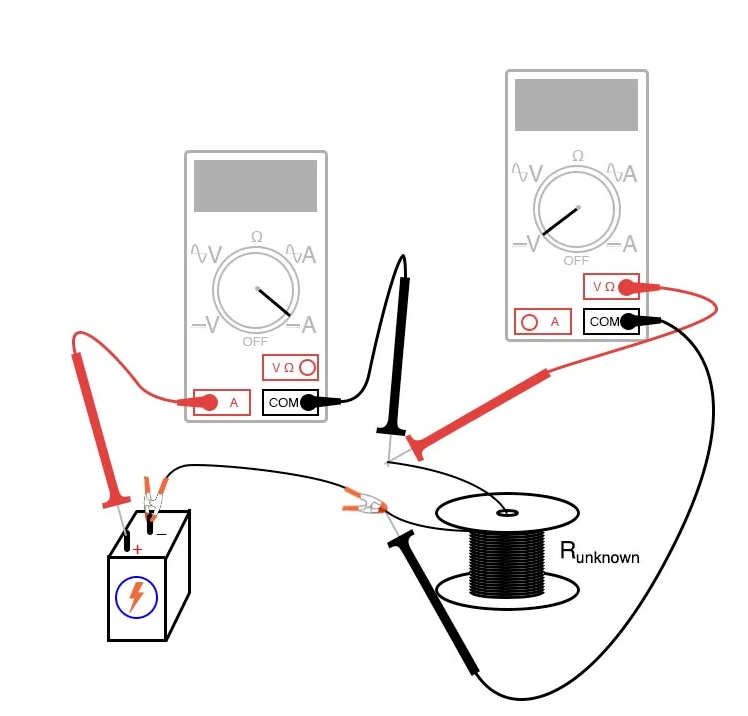

4-wire(kevin) resistance measurement를 사용하기 위해 멀티미터 2개와 전압원이 필요합니다.

구성은 위와 같은 구성으로 하면 위에 있는 회로대로 구성이 되어, 옴의 법칙을 이용하여 저항 값을 구해낼 수 있습니다.

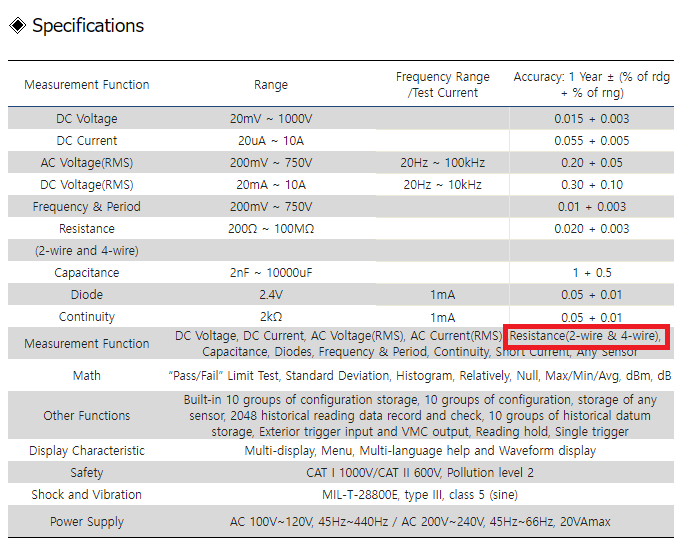

꼭 위와 같이 멀티미터 2개가 아니더라도 4wire방식을 지원하는 멀티미터도 있으니 참고하시기 바랍니다.
