전원분리 IC Digital Isolator (ISO722x, Si862x)

Digital isolator는 전원레벨이 다르거나 전원이 분리되어 있는 ic들간의 신호전달(통신등)을 하는데 유용하게 사용됩니다.

내부 블럭도를 보시면 IN부분의 신호가 OUT부분으로 전달되는데 중간에 절연 콘덴서가 있어 서로 분리가 됩니다.

따라서 전달하는쪽 IC의 전압레벨과 전달 받는쪽 IC의 전압레벨이 달라도 신호가 전달이 가능합니다.

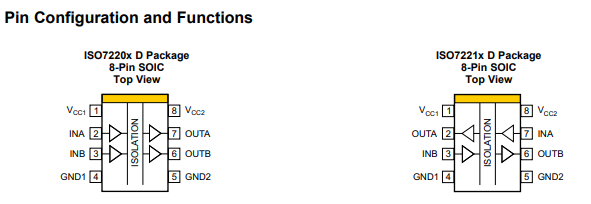

ISO7220과 ISO7221의 가장 큰 차이는 단방향이냐 양방향이냐 차이입니다.

ISO7220은 단방향으로 2채널 신호의 전달이 가능하고, ISO7221은 양방향으로 1채널씩 신호의 전달이 가능합니다.

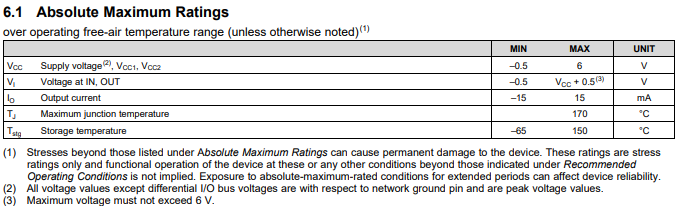

전압레벨은 최대 6V까지 가능합니다. 그리고 전류는 15mA까지 전달이 가능합니다.

저는 주로 3.3V레벨의 IC와 5V레벨의 IC간 신호전달에 주로 사용합니다.

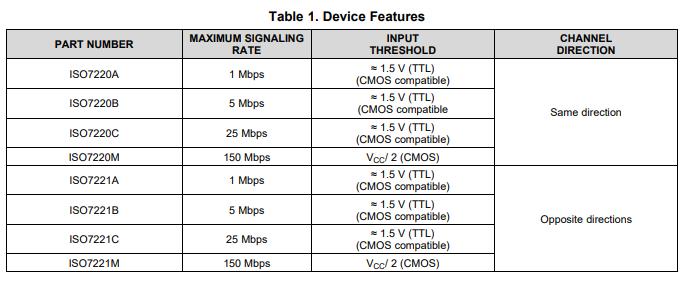

또한 마지막에 A,B,C,M이 붙는데 차이는 신호 전달 속도입니다.

A가 1Mbps이므로 특별히 빠른속도가 필요하지 않는이상 A시리즈도 무난히 사용할 수 있습니다.

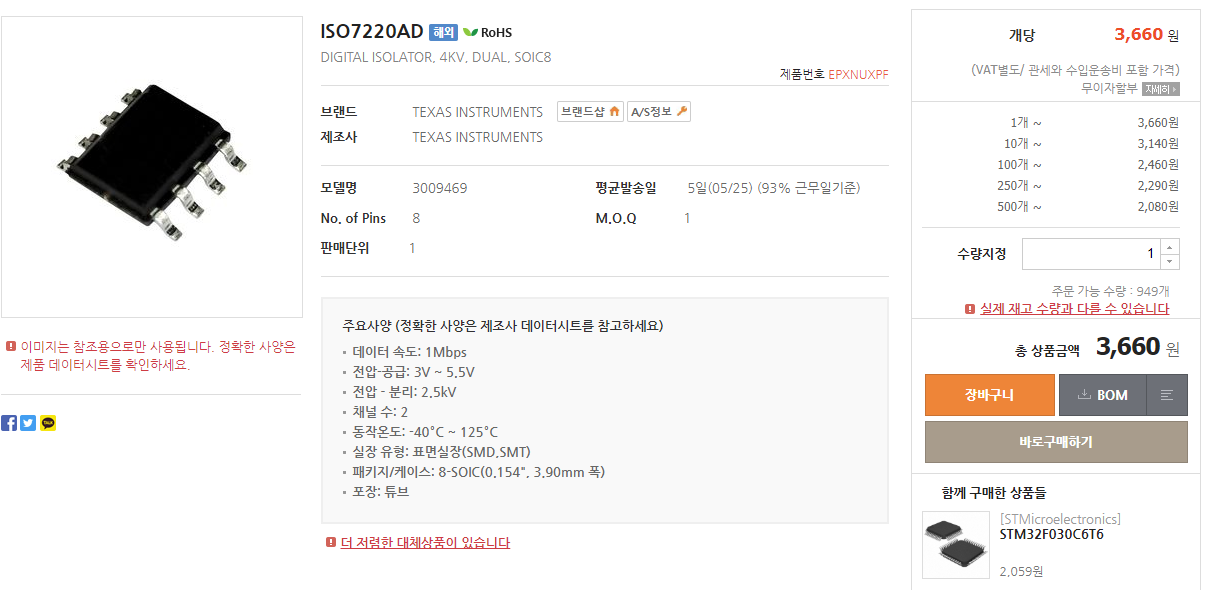

ISO7220A 시리즈의 경우 엘레파츠기준 3천원 후반대의 가격으로 비싼편입니다.

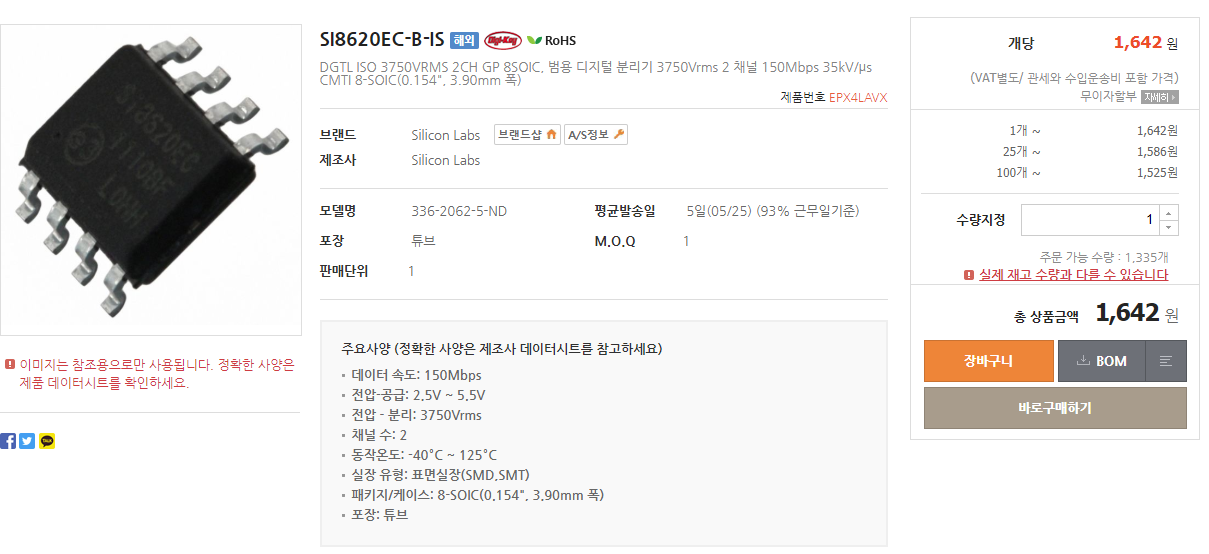

좀 더 저렴한 대체품으로는 거의 절반 가격대의 Silicon Labs의 Si862x시리즈가 있습니다.

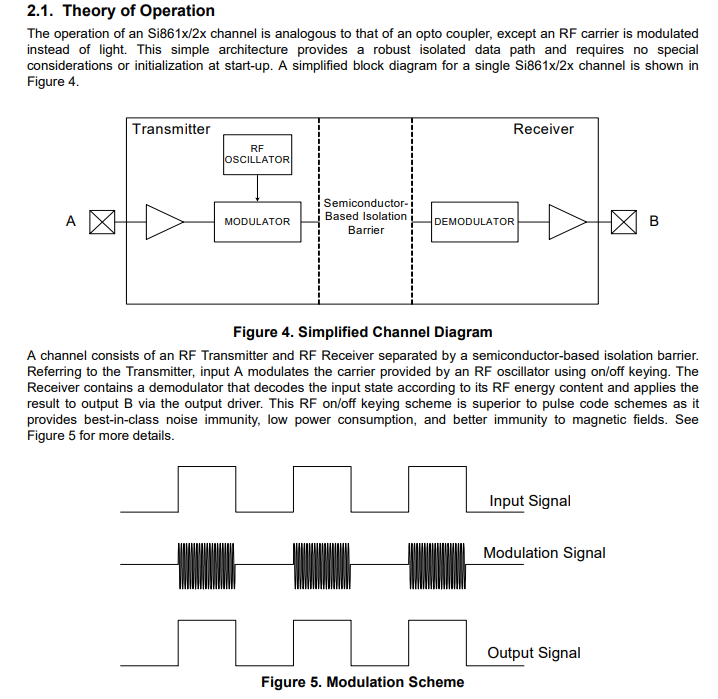

Si86x 시리즈 내부 개념도를 보면 ISO722x시리즈와 거의 유사한걸 보실 수 있습니다.

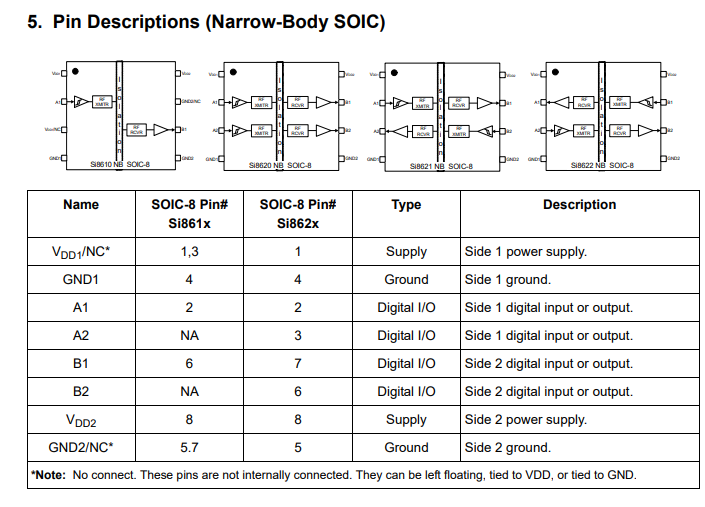

시리즈의 구분은 ISO722x와 같은 패키지인 8SOIC기준으로 봤을때 아래와 같이 구분이 됩니다.

Si8610은 단방향 1채널입니다.(이건 ISO7220의 1채널인 ISO721과 같습니다.)

Si8620은 단방향 2채널입니다.(ISO7220과 같습니다.)

Si8621은 양방향 1채널입니다.(ISO7221와 비슷하지만 입출력 방향은 반대입니다.)

Si8622은 양방향 1채널입니다.(ISO7221과 같습니다.)

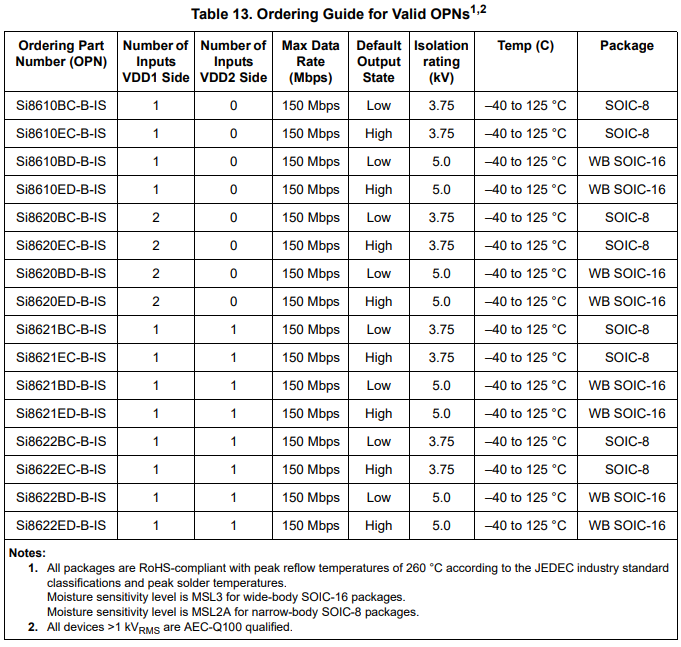

Si86x의 경우 뒤따라오는 세부모델명으로 기본 출력레벨이 정해져 있습니다.,

B의 경우 기본출력이 Low이고, E의 경우 기본출력이 high입니다.

그 뒤 C와 D는 IC 패키지 종류입니다. 기본적인 8SOIC의 경우 C시리즈를 사용하면됩니다.

속도는 150Mbps로 ISO722x중 가장빠른 M시리즈와 같습니다.
