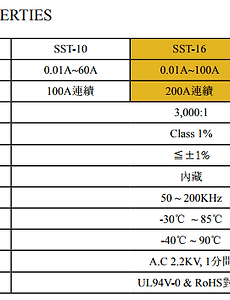

registor1 CT값에 따른 burden 저항값 구하기 MAX78630을 이용하여 전류값을 측정하려면 CT에 맞는 burden 저항을 달아야 합니다. MAX78630의 burden 저항 구하는 계산식은 아래와 같습니다. R=0.25(fixed) * CT의 권선비 / 최대 부하전류값 위 식대로 R을 구할려면 CT의 권선비를 알아야 합니다. 제가 사용하는 CT는 성한트랜스텍의 SST-16입니다. 정격전류가 0.01A~100A이고, 권선비는 3000:1입니다. 위 식에 대입해보면 0.25 * 3000 / 100=7.5Ω 이 나옵니다. 또한 MAX78630 캘리브레이션 프로그램에서 IFscale값도 100으로 변경해줘야 합니다. 레지스터 주소는 0x6B입니다. 레지스터에 직접 변경해주셔도 되고, GUI프로그램의 Calibration에서 변경해 주셔도 됩니다. 기본값.. 2018. 1. 9. 이전 1 다음 인기글
