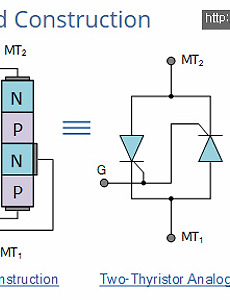

Triac1 TRIAC (트라이액) triac은 thyrister(사이리스터)중 하나로 AC전력제어를 위한 스위칭 소자입니다. 사이리스터에는 SCR, TRIAC, DiAC등이 있는데 SCR은 단방향이고, TRIAC은 양방향입니다. 심볼과 구조는 아래와 같습니다. 첫번째 그림이 물리적인 구조이고, 두번째가 쉽게 표현한 구조인데 사이리스터를 양방향으로 달아놓았습니다. 그리고 세번째가 회로에 쓰이는 심볼입니다. TRIAC은 Gate에 일정 전류 이상을 trigger하면 MT1과 MT2가 도통이 되어 양방향으로 전류가 흐를 수 있어 주로 AC 제어에 사용됩니다. TRIAC은 순간적으로 도통 차단을 할 수는 없으며, AC sin파가 원점에 오는 시점에 차단이 되는데, 이 시점에 Gate에 Trigger 신호를 주게되면 항상 켜지게 되겠죠? 위 그림.. 2015. 5. 13. 이전 1 다음 인기글
