심박(심장박동) 측정원리

일반적으로 심장박동 측정을 하는 경우 손가락을 이용하고,

요즘 웨어러블 밴드나 시계의 경우 손목을 이용합니다.

손가락을 이용하는 경우는 병원이나 TV에서 자주 나옵니다.

출처 : http://www.laxtha.com/

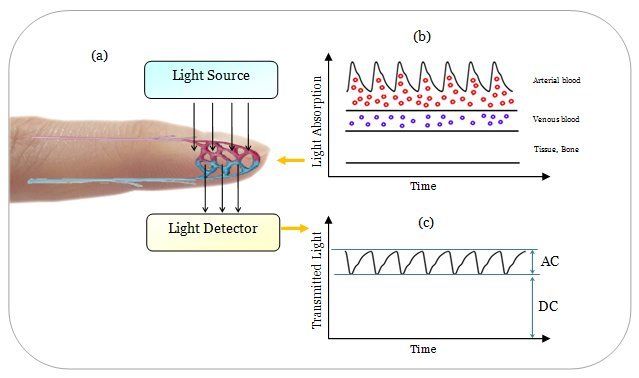

위와 같은 형태인데 측정원리는 아래 그림과 같습니다.

위 그림의 (a)를 보시면 빨간색 부분이 동맥, 파란부분이 정맥입니다.

그리고 심박 측정센서에서는 동맥 부분에 빛(적외선)을 쏴주고,

정맥 부분에서 포토 디텍터로 빛의 값을 읽어 계산을 합니다.

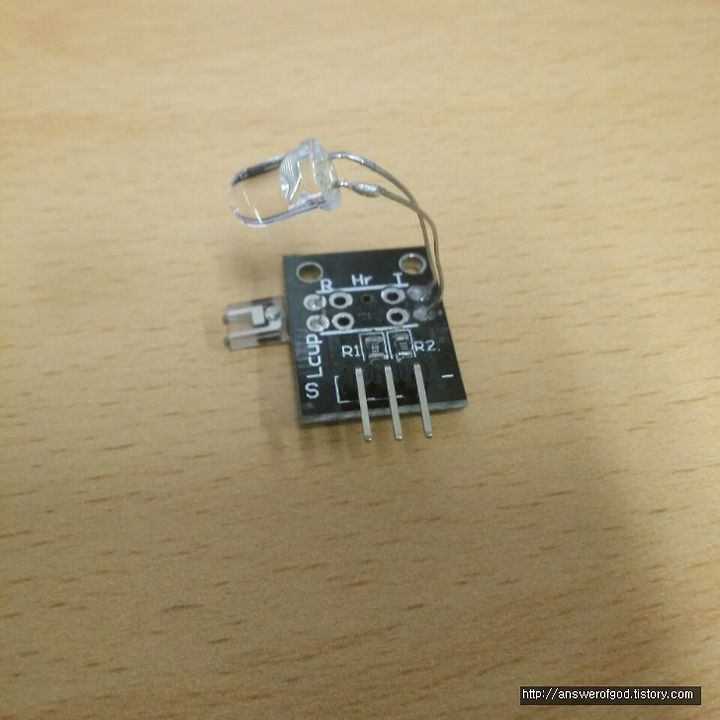

간단하게 테스트 해볼 수 있는 모듈들도 많이 나와있는 것 같습니다.

출처 : 메카솔루션

※ LED 플래쉬가 달린 스마트폰이라면 LED와 카메라를 이용해 심박을 측정할 수 도 있습니다.

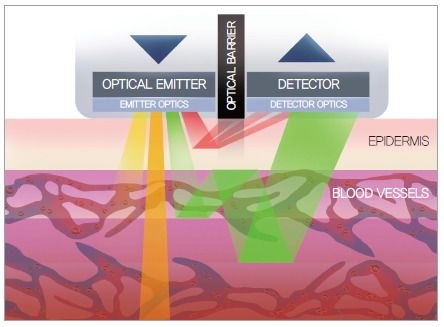

하지만 손목에서 측정하는 방식은 적외선으로 측정하는 방식은 사용하기 곤란하다고 합니다.

출처 : hellot.net

손목에는 손가락 끝 또는 귀 주변 피부와 동일한 혈액이 풍부하게 이동하는 모세혈관이 없다고 하네요.

그리고 피부가 밝은 사람은 녹색파장(525nm), 어두운 피부는 황색파장(590nm)에서 우수한 성능을

내기때문에 녹색과 황색 LED를 함께 사용하는 것이 좋다고 합니다.

출처 : hellot.net

위 사진의 밴드가 녹색과 황색의 LED를 모두 사용한 밴드입니다.
