2.10 External Temperature Monitor

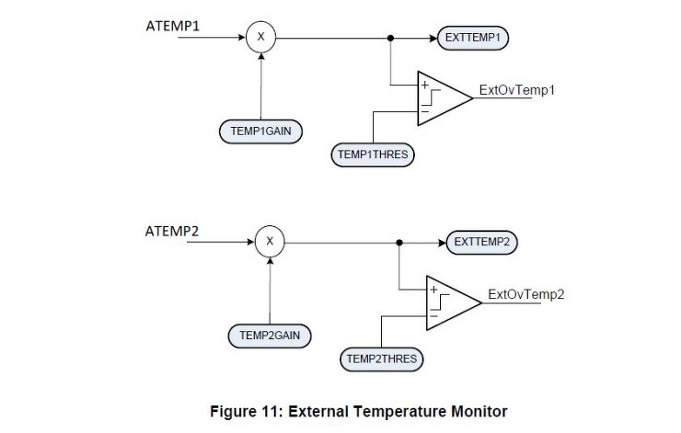

입력 ATEMP1과 ATEMP2는 외부온도를 수집한다. 이 입력들은 3.3VDC 입력전압을 기준으로 +/-250mV의 범위의 단일종단(single ended )이다. 변환된 값은 사용자가 설정해놓은 gain값과 곱해지고 V3p3에서 전압강하된 EXTEMP레지스터로 보고된다.
곱셈블럭의 출력은 사용자가 프로그램해놓은 레지스터와 비교해 제한값을 넘어서면 알람을 발생 시킨다.
