유압 시스템의 진화: NFC에서 차세대 전자 제어 HPM/EOC까지

1. 개요 (Introduction)

건설기계 및 산업용 유압 장비의 핵심은 '엔진의 동력을 얼마나 손실 없이 유압 에너지로 변환하느냐'에 있습니다. 본 리포트에서는 전통적인 유압 제어 방식인 OC, NFC부터 최첨단 전자식 제어 방식인 HPM과 EOC까지 그 구조와 원리를 상세히 비교 분석합니다.



2. 주요 시스템별 상세 분석

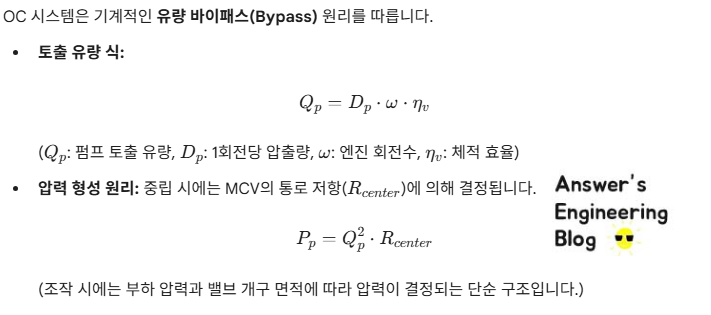

① OC (Open Center) 시스템

가장 기초적인 방식입니다.

• 원리: 중립 시 펌프 토출량이 MCV의 중앙 통로를 통해 그대로 탱크로 귀환(Bypass)합니다.
• 특징: 구조가 매우 단순하고 저렴하지만, 중립 시에도 펌프가 계속 구동되어 에너지 손실이 매우 큽니다.

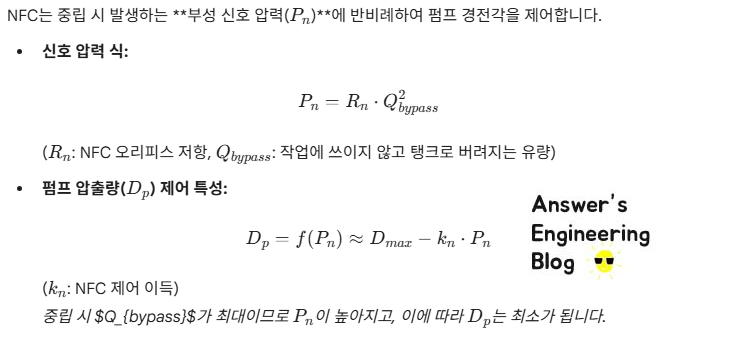

② NFC (Negative Flow Control) 시스템

기존 굴착기에서 가장 보편적으로 사용되어 온 방식입니다.

• 원리: 사용 후 탱크로 돌아가는 유량의 압력(Negative Signal)을 감지하여 펌프 토출량을 조절합니다.
• 단점: 유압 신호 전달 지연으로 인한 응답성 저하와 급격한 조작 시 발생하는 **피크 압력(Peak Pressure)**이 고질적인 문제입니다.

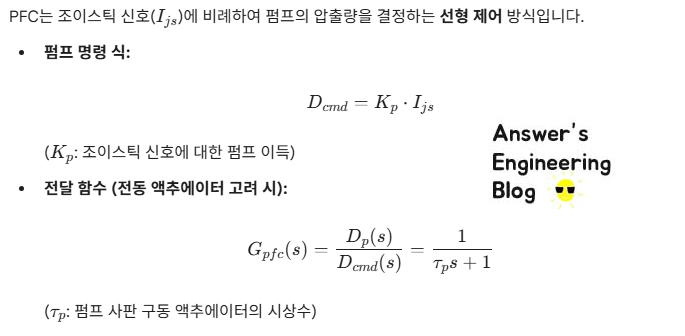

③ PFC (Positive Flow Control) 시스템

사용자의 의도를 더 직접적으로 반영하기 위해 개발되었습니다.

• 원리: 조이스틱의 조작량(Positive Signal)을 직접 펌프 제어 신호로 사용합니다.
• 특징: NFC보다 응답성이 개선되었으나, 여전히 오픈 센터 방식의 한계로 인해 대기 시 유량 손실은 존재합니다.

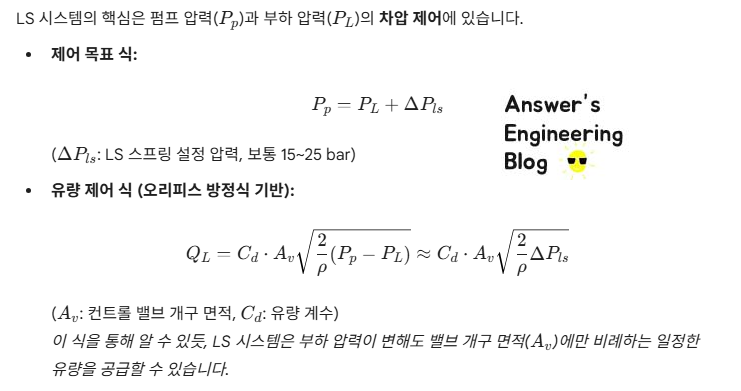

④ LS (Load Sensing) 시스템

기계식 제어 중 가장 효율이 높다고 평가받는 방식입니다.

• 원리: 부하 압력을 피드백 받아 펌프 토출 압력을 항상 'ΔPls​+PL' 상태로 유지합니다.
• 특징: 필요한 만큼만 에너지를 소모하여 효율이 매우 우수하지만, 밸브 구조가 복잡해지는 단점이 있습니다.

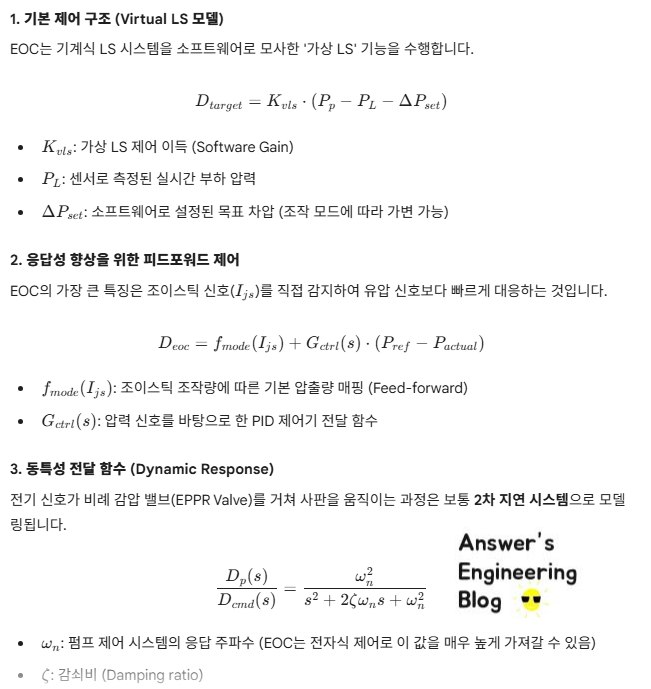

④ Bosch Rexroth EOC (Electronic Open Circuit)

EOC는 기계적 LS 라인을 없애고 소프트웨어로 구현한 '가상 LS' 시스템입니다.

• 핵심 원리: 센서로 부하를 감지하고 ECU가 전자 비례 밸브를 제어합니다.
• 특징: CAN 통신 기반의 개방형 플랫폼으로, 작업 모드에 따라 펌프의 동특성을 자유롭게 튜닝할 수 있습니다.

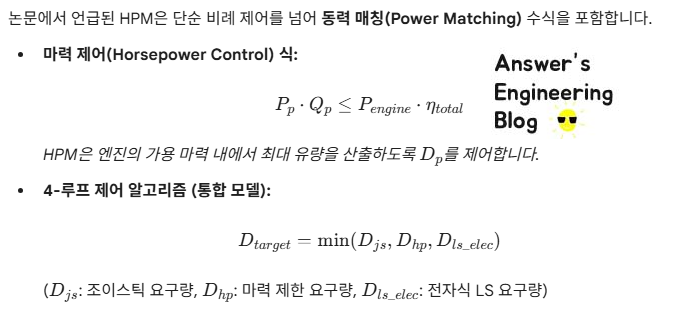

⑤ Motrol HPM (High-speed Power Matching)

논문(2019)에서 제안된 시스템으로, 폐심형(Closed Center) MCV와 고속 사판 제어가 결합된 형태입니다.

• 핵심 원리: 조이스틱, 유량, 압력 신호를 통합한 4-루프(Four-loop) 로직을 사용합니다.
• 특징: 피크 압력을 억제하여 시스템 내구성을 높이고, 대기 동력 손실을 근본적으로 차단하여 연비를 15~30% 개선합니다.

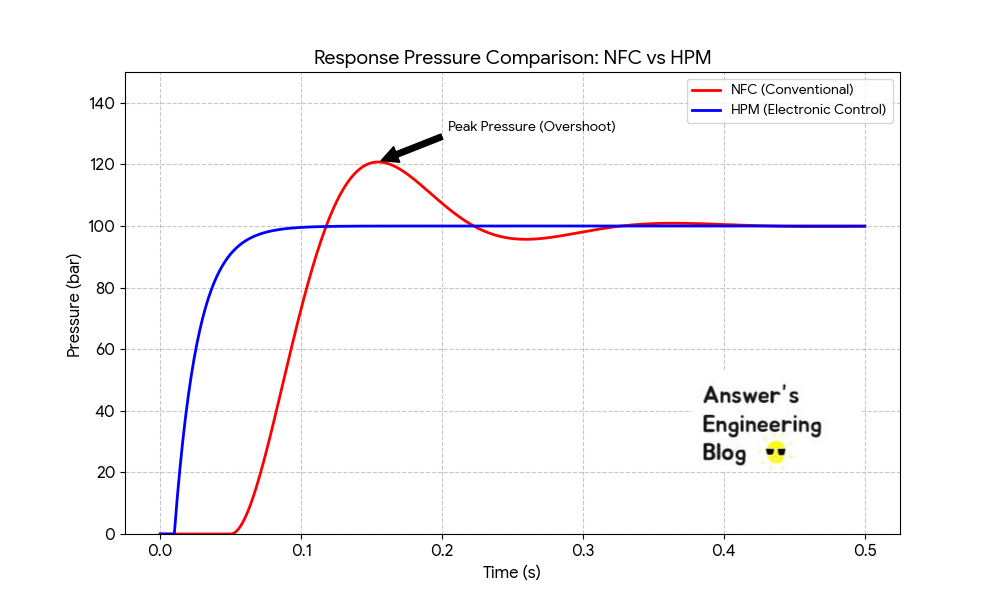

NFC vs HPM 응답성 비교 그래프 (nfc-vs-hpm-pressure-graph)



 ⑥ 정리

구분	NFC (기존)	LS (기계식)	HPM / EOC (최신)
제어 주체	유압 압력 (간접)	유압 압력 (피드백)	소프트웨어/ECU (직접)
MCV 타입	오픈 센터	폐심형/오픈 센터	폐심형 (Closed Center)
응답성	낮음 (지연 발생)	보통	매우 높음 (고속 제어)
에너지 효율	보통	높음	최고 (대기 손실 차단)
수학적 핵심	반비례 (1/Pn​)	차압 유지 (ΔP)	파워 매칭 (P⋅Q)



3. 차세대 기술: HPM vs EOC (The Digital Revolution)

모트롤(Motrol)의 HPM과 Bosch Rexroth의 EOC는 [PFC + Closed Center MCV] 기술을 결합하여 유압 제어의 패러다임을 바꿨습니다.

비교 항목	EOC (Bosch Rexroth)	HPM (Motrol)
핵심 철학	전자식 오픈 아키텍처 및 통합	고속 파워 매칭 및 효율 극대화
MCV 타입	폐심형 (Closed Center)	폐심형 (Closed Center)
제어 로직	CAN 통신 기반 플랫폼 제어	4-루프(Four-loop) 정밀 제어
주요 강점	시스템 확장성, 디지털 튜닝	연비 개선(15~30%), 피크 압력 억제
핵심 지배 수식	Deoc​=FF(Ijs​)+FB(ΔP)	Dcmd​=min(Djs​,Dhp​,Dls_e​)
기술적 특징	가상 LS 제어: 센서 피드백과 피드포워드 결합으로 응답성 극대화	4-루프 로직: 조작성, 마력, 유량을 통합 계산하여 최적 동력 매칭





4. 성능 비교 분석 (Performance Analysis)

응답 속도 및 압력 안정성

모트롤의 HPM 시스템 논문 데이터에 따르면, 기존 NFC 대비 다음과 같은 우월성을 가집니다.

• 응답 속도: 유압 신호 대기 없이 전기 신호로 즉시 반응하여 펌프 사판을 구동합니다.

피크 압력 제어: 급격한 부하 변동 시 발생하는 과도한 압력 상승을 소프트웨어적으로 억제하여 시스템 내구성을 높입니다.



5. 결론 (Conclusion)

유압 제어 기술은 기계적인 오픈 센터(Open Center) 방식에서 효율 중심의 **폐심형(Closed Center)**과 **전자식 제어(Electronic Control)**의 결합으로 진화했습니다.

특히 모트롤의 HPM 시스템은 기존 NFC 시스템이 가진 에너지 손실과 응답 지연 문제를 소프트웨어 알고리즘으로 해결함으로써, 건설기계의 스마트화와 저탄소화를 동시에 달성할 수 있는 핵심 솔루션임을 확인하였습니다.





Reference: * 권용철 외, "유압식 굴삭기 효율 향상을 위한 HPM 시스템 개발", Journal of Drive and Control (2019).
